電纜的基本定義和作用

通常是由幾根或幾組導線絞合而成的類似繩索的電纜，每組導線之間相互絕緣，并常圍繞著一根中心扭成，整個外面包有高度絕緣的覆蓋層。電纜具有內通電，外絕緣的特征。

       電纜主要應用于電力系統、信息傳輸和儀表系統，除了用來通電外，信息的傳輸也是電纜產品的第二個重要作用，比如市話電纜、光纖電纜、數據線等。

       電纜的主要分類有電力電纜、橡套線纜、通訊電纜、柔性防火電纜等

 電纜的種類繁多，在結構上也各有各的特點，今天只寫常見的電力電纜的基本結構，其他種
的不常見，在以后的文章中再單獨為大家整理。

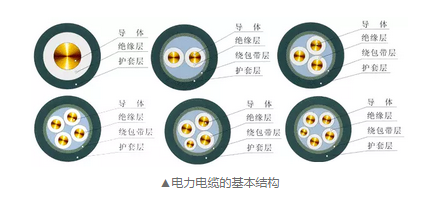

      電纜的基本結構就是上圖所顯示的，從里到外順序依次是：導體（銅、鋁）、絕緣層、繞包帶層（繞包帶、填充繩等）、護套。



        根據適用場合的需求不同，會在這個基本機構上添加其他的層面，比如需要增強電纜的機械強度和耐腐蝕強度，則需要在繞包層和外護套之間添加鋼帶鎧裝。

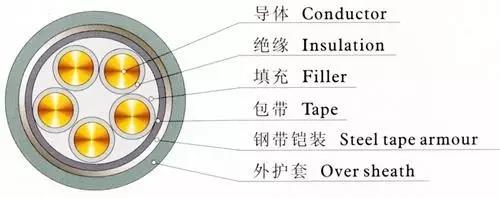

鎧裝電纜的基本結構



        在通訊控制電路中，屏蔽電纜的使用很常見，用來阻止外界電磁波的信號干擾，屏蔽電纜是在繞包層和外護套之間添加，屏蔽層常見的有鋁箔、銅帶、銅編織網等。

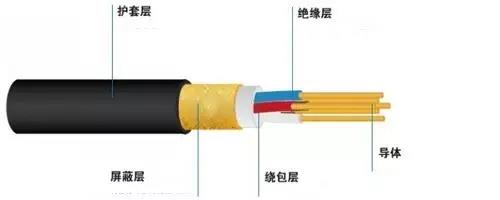

▲屏蔽電纜結構圖



關于電纜標志標識



        在電纜護套上，我們能看到一組噴碼，它們代表著不同的意義，用來辨別不同型號、不同規格、不同作用的電纜，那這組標識是隨機順序的嗎？廠家可以自行決定嗎？
       在GB/T標準中，我們能查閱到對電纜標識方面的描述：一個完整的電線電纜識別標志包括產地標志（制造廠名和商標）、功能標志（電纜的型號和規格、）長度標志。成品電纜的標志應字跡清楚、容易辨識、耐擦。

        標識的排列順序并沒有詳細規定，一般的順序?yàn)椋好讟?biāo)-廠名和商標-規格-額定電壓-型號-生產標準。
